Tünel Kalıp Sistemi, binalarda perde ve döşeme betonunun birlikte ve günlük döküm esasına bağlı olarak dökülmesini sağlayan bir çelik kalıp sistemidir. Bu sayede işçilikler azalmakta ve inşaat süresi, konvansiyonel yöntemlerle yapılan inşaatlara göre çok daha kısa ve ekonomik olmaktadır.
Tünel Kalıp Sistemi, betonarme inşaata getirdiği kalite, kolaylık ve ölçüsel hassasiyet sayesinde binaların tesisat ve ince işlerinde de büyük tasarruf sağlar. Çelik yüzey teknolojisi sayesinde çok kaliteli beton yüzeyler elde edilir.
Tünel kalıp sistemi ile yapılan “monolitik – taşıyıcı perde sisteme sahip binalar” depreme karşı en dayanıklı betonarme yapılar olmaktadır.
Uzun Ömür: Yüksek teknoloji ürünü çelik kalıp sistemi, dayanıklı ve çok uzun ömürlüdür. ERTF Modüler Tünel Kalıp sistemi, talimatlara uygun kullanılması durumunda rahatlıkla 500 defa beton dökümü yapabilir.
Yüzey Kalitesi: Çelik yüzeyli panolar, düzgün ve kaliteli beton yüzeyler elde edilmesini sağlar. Yüzey kalitesi ile birlikte sağladığı ölçüsel hassasiyet, sıva gibi imalatları ortadan kaldırarak ince işlerde tasarruf sağlar.

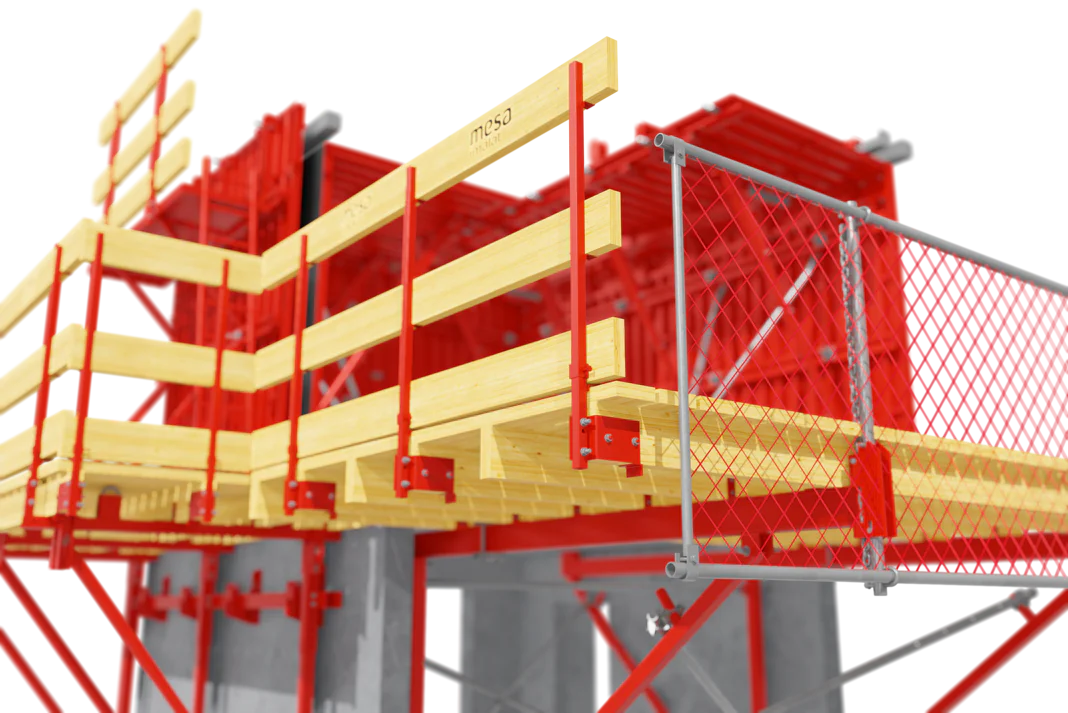

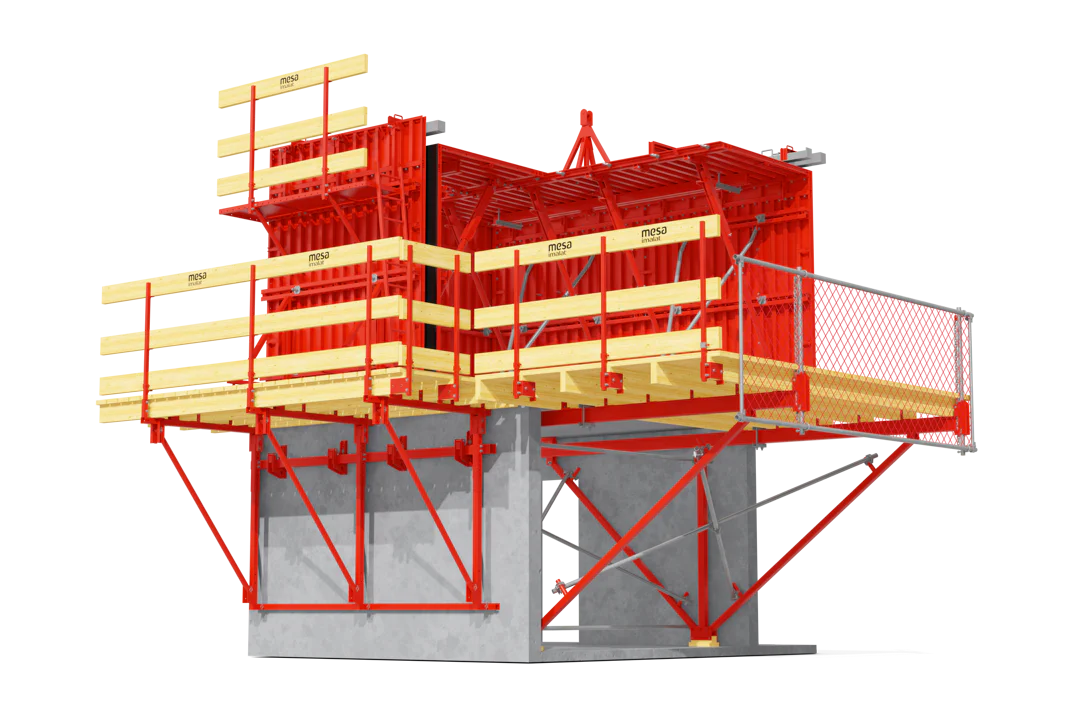

İş Güvenliği: Tünel Kalıp Sistemi’nin ayrılmaz bir parçası olan ve tüm kat çevresine ve boşluklara yerleştirilen iskeleler, yüksek iş güvenliği sağlar.
ERTF AVANTAJLARI:
ERTF Modüler Tünel Kalıp Sistemi’ni oluşturan tüm panoların beton görecek yüzey sacı, Ereğli Demir ve Çelik Fabrikaları T.A.Ş.’nin 3 mm kalınlığındaki THRU cinsi 3244 (ST 44) çeliğindendir.
Tünel kalıp, 80 kN/m² beton basıncında mukavemet gösterecek şekilde imal edilmektedir. Panoların arka yüzeylerine konulacak olan destek profilleri kutu profil (50x60x2 mm) ve U profiller (30x60x4 mm), bu mukavemet değerini sağlamaktadır.
ERTF Modüler Tünel Kalıp Sistemi, yatay ve düşey eksendeki adaptörlü pano yapısı sebebiyle, farklı projelerde rahatlıkla kullanılabilir.
ERTF Modüler Tünel Sistemi’ne ait bağlantı elemanlarının neredeyse tamamı (yaklaşık % 90’ı) standart malzemelerden oluşur. Bağlantı elemanlarının zamanla ihtiyaç olması halinde, standart ürünler olması sebebiyle tedariği kolay ve düşük maliyetlidir.
Teleskopik Konturfişle Kolay Ayar: Teleskopik yapısı sayesinde, standart konturfiş her tünel açıklığında kullanılabilir. Kalıbın sehim ve terazi ayarı bu tip konturfişler sayesinde çok kolay yapılmaktadır. Yatay pano sehimi için bir kez ayarlanarak, üst kısmındaki kolun yukarı hareketinde panoyu aşağı çeker. Kol kapatıldığında, istenen sehim yeniden ayarlanmıştır.
Tünel Yürütme Aparatı (Roller) ile Kolay Söküm: Yarım Tünel Dik Panosu ile döşeme arasına yerleştirilen Roller sayesinde, söküm esnasında tünel kalıbın hareketi kolaylaşır. Dik Panoda teker kullanımına gerek kalmadığı için maliyeti düşürür, kalıp stoklama basitleşir. Tünel Kalıp, döşeme üzerindeki Roller’lara taşıtıldığı için kalıp ağırlığı iskeleyi etkilemez.
Yükseltilmiş Alt Saplama Kotu ve Yüksek Aks Betonu: Yüksek aks betonu, tünel yükseklik ayarını kolaylaştırdığı için temel betonundaki kot hataları yok edilir. Kontrolsüz dökülmüş aks betonunun, bir üst katta kullanılacak alt saplama kotunu geçmesini önler. Uygulamayı hızlandırır. Kesiti büyütülmüş aks köşebentleri, daha uzun süreli düzgün kullanım sağlar.
Teleskopik Tünel Yükseltme Ayağı: ERTF sistemi tip katlara göre daha yüksek olan katlarda da yükseltme ayağı sayesinde kullanılabilmektedir. İsteğe bağlı olarak temin edilen ve dik panolar üzerine bağlanan bu teleskopik ayaklar sayesinde, yüksek katlar iki etapta kolayca dökülür.
