TBM Segment Kalıp Sistemi Nedir?
TBM Segment Kalıbı Nedir? Yeraltının Gizli Kahramanları
Her gün kullandığımız metroların, kilometrelerce uzanan yeraltı su hatlarının veya devasa hidroelektrik santrallerinin yerin metrelerce altında nasıl bu kadar güvenli ve hızlı inşa edildiğini hiç merak ettiniz mi? Cevap, adeta bir köstebek gibi çalışan dev makinelerin ardında bıraktığı kusursuz beton tünellerde gizli: TBM segment kalıbı. Gelin, yeraltı inşaatlarının kaderini değiştiren bu teknolojiyi ve 6 kıtada güven kazanan Mesa İmalat uzmanlığını birlikte keşfedelim.
TBM Nedir? Tünel Açma Makinesi Nasıl Çalışır?
Metro, HES, atık su, temiz su ve sulama tünellerini açmak için kullanılan ileri teknoloji ürünü devasa bir kazı makinesidir. Ancak TBM yalnızca kazı yapmakla kalmaz; ilerledikçe tünelin çökmemesi için duvarları kaplaması da gerekir.
İşte tam bu noktada prekast beton segmentler devreye girer. Her biri hassas bir TBM segment kalıbı ile üretilmiş bu beton parçalar, TBM makinesi ilerledikçe yapboz gibi yan yana dizilerek tünelin kaplamasını oluşturur.
TBM Segment Kalıbı Nedir?

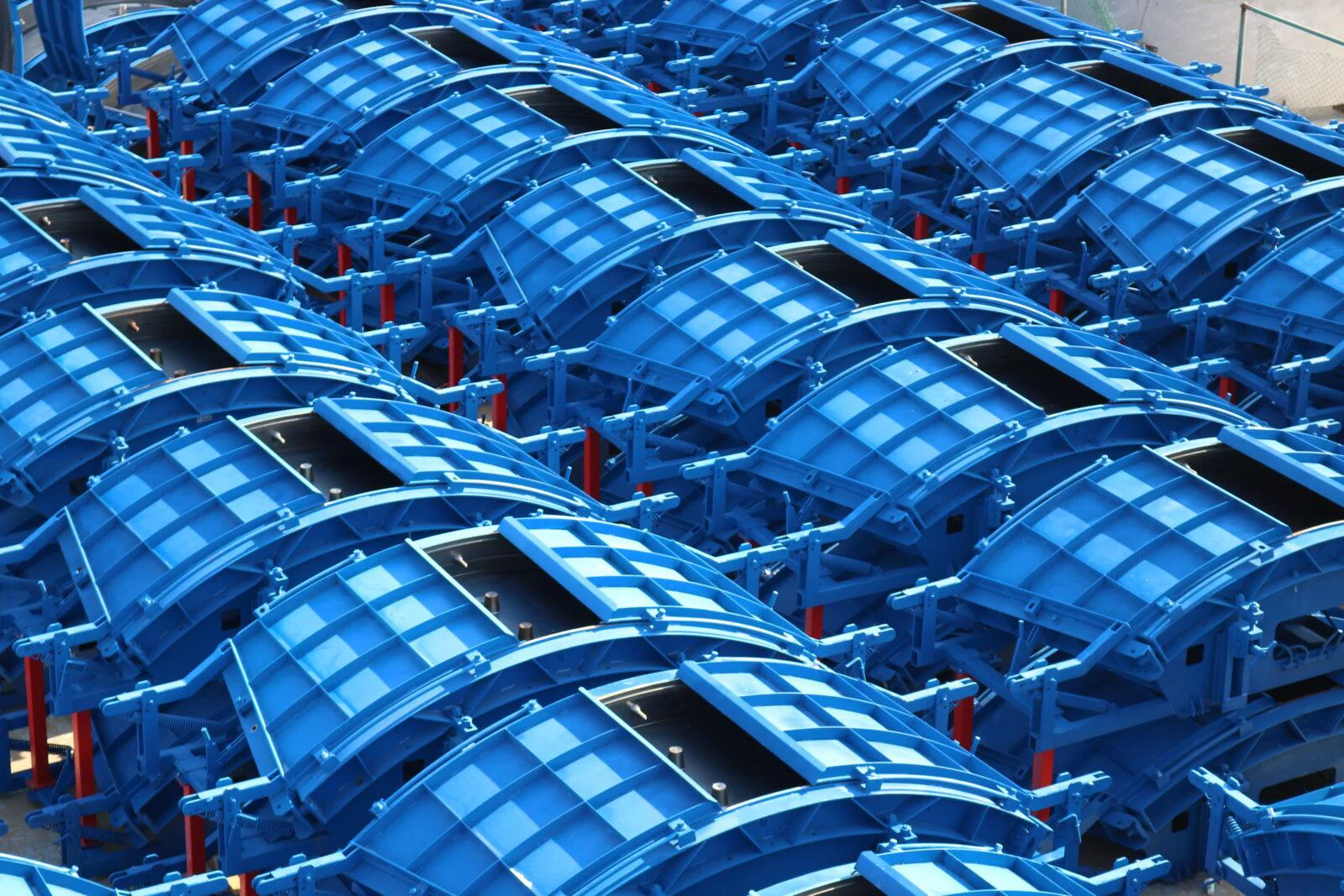

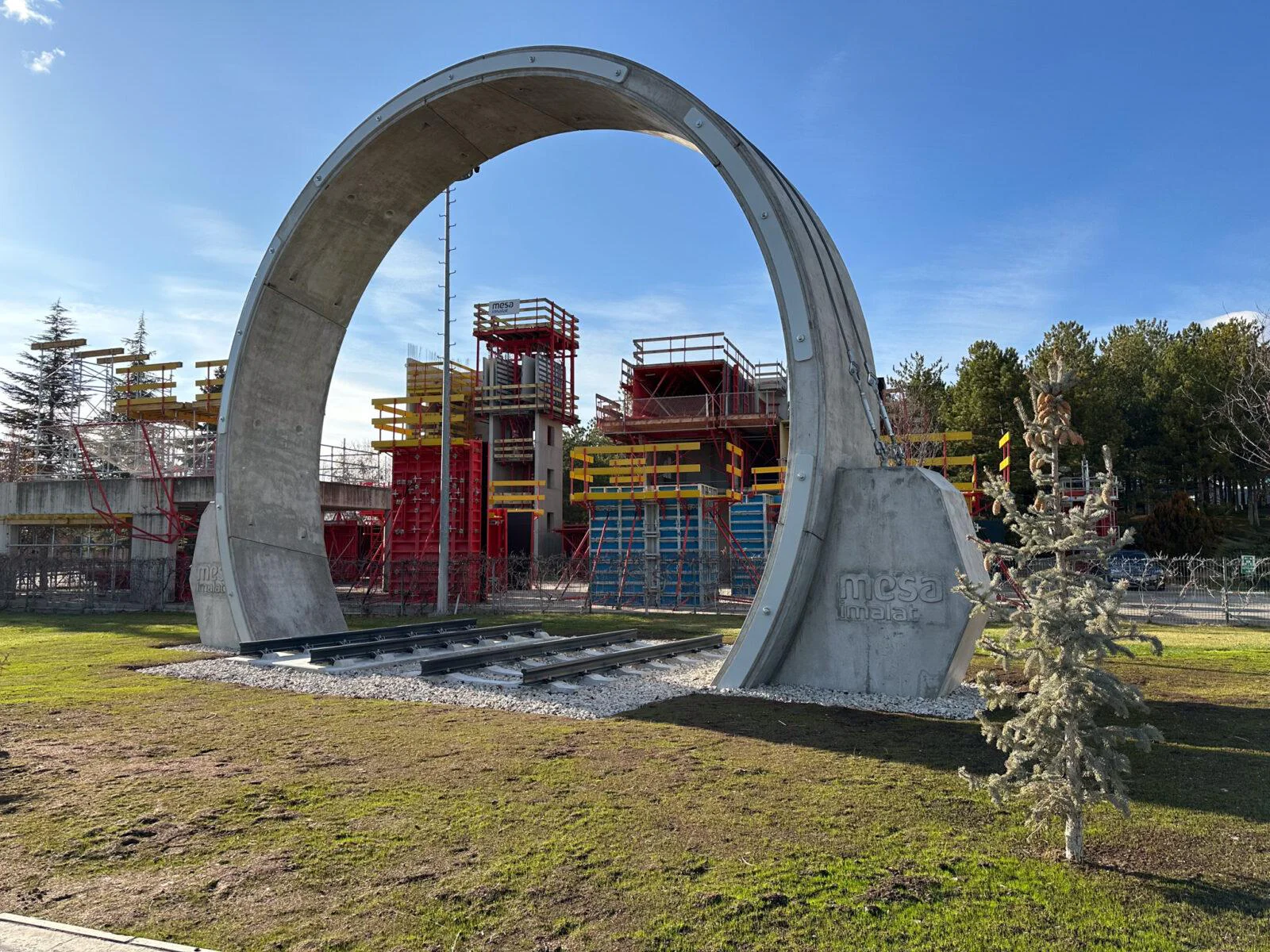

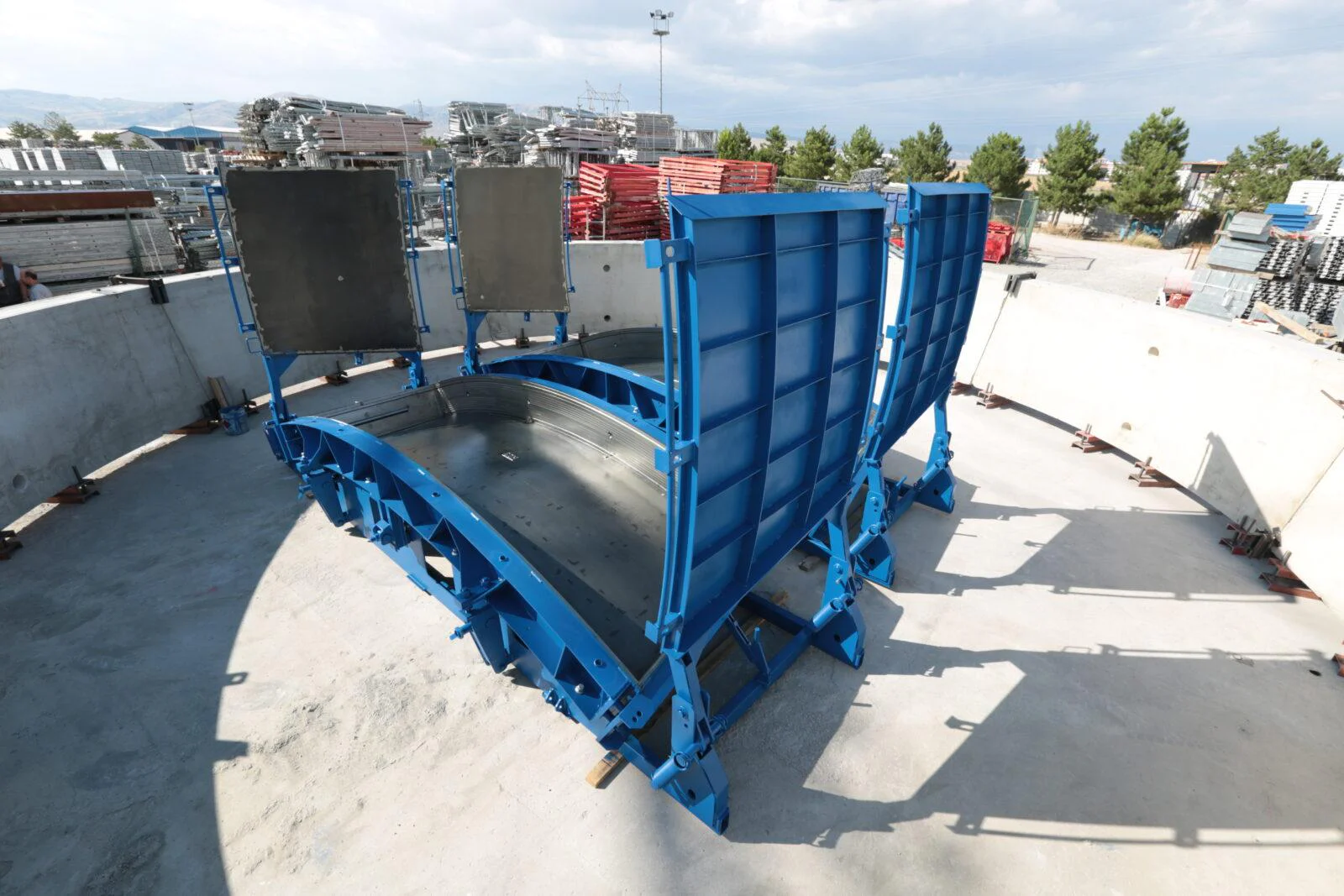

Bu beton parçaların kusursuz bir şekilde üretilmesini sağlayan çelik kalıplara TBM Segment Kalıbı denir. Yan yana dizilen beton segmentlerin oluşturduğu çembere “ring” adı verilir; ringler projenin ihtiyacına göre farklı çap ve kalınlıklarda üretilebilir.
Bir ring; standart segmentler ve çemberi kilitleyip sabitleyen son parça olan “kilit taşı” (keystone) segmentinden oluşur. Segmentlerin birbirine milimetrik hassasiyetle oturması, tünelin onlarca yıl boyunca su geçirmez ve güvenli kalmasının temelidir.
TBM Segment Kalıplarının İnşaatlara Sağladığı 4 Büyük Fayda
Uluslararası Tünelcilik Birliği (ITA-AITES) verilerine göre TBM teknolojisi, yeraltı inşaatında güvenlik ve verimlilik standartlarını köklü biçimde değiştirmiştir. Doğru üretilmiş bir TBM segment kalıbı bu başarının merkezinde yer alır.
Maksimum İş Güvenliği: Yeraltı tünel kazıları her zaman göçük riski taşır. TBM makinesi ve hassas tünel segment kalıbı ile üretilen kaplamalar, tünel içi güvenliği en üst seviyede tutarak işçiler için güvenli bir çalışma ortamı yaratır.
Milimetrik Hassasiyet: Kaliteli bir TBM segment kalıbı sayesinde beton parçalar birbirine kusursuz kenetlenir; tünel istenen noktaya şaşmadan ulaşır. Bu hassasiyet, özellikle metro projelerinde kritik önem taşır.
Zaman Tasarrufu: TBM bir yandan kazı yapıp bir yandan ring yerleştirdiği için proje sürelerini geleneksel yöntemlere kıyasla önemli ölçüde kısaltır.
Maliyet Düşüşü: İnşaat süresinin kısalması ve işçiliğin otomatize edilmesi, devasa altyapı projelerinin maliyetlerini aşağı çeker. Aynı tünel segment kalıbı farklı projelerde defalarca kullanılabilir.
Mesa İmalat: TBM Segment Kalıbında Küresel Güç
Bir tünelin yüz yıllar boyunca ayakta kalabilmesi için o beton segmentleri üreten çelik kalıpların mühendislik harikası olması gerekir. 1978 yılında Ankara’da kurulan Mesa İmalat, bugün 105.000 metrekarelik devasa tesisiyle Avrupa’nın en büyük çelik kalıp üretim tesislerinden biri konumundadır.
Köklü mühendislik birikimini bu alana da taşıyan Mesa İmalat, Türkiye’de lider, dünyada ise sayılı üreticilerden biri olmayı başarmıştır. Peki Mesa İmalat’ı farklı kılan nedir?
- Global Güven: Yüksek teknolojili kalıp sistemleri bugüne kadar 6 kıtada, 70 farklı ülkede, 3.000’in üzerinde dev projede güvenle tercih edilmiştir.
- Sertifikalı Kalite: Dünyaca onaylanmış sertifikalı ürünler ve güçlü donanım altyapısı ile en zorlu yeraltı projelerine hatasız çözümler sunulmaktadır.
- Özgün Tasarım Yazılımı: Mesa İmalat’ın kendine özgü mühendislik yazılımları, her projeye özel hassas kalıp tasarımı yapılmasına olanak tanır.
- Avrupa’nın En Büyük Tesislerinden: 105.000 m² üretim alanıyla büyük ölçekli ve acil projeler için gereken kapasiteye sahiptir.
Yaşadığınız şehirde yepyeni bir metro hattı hızla ve güvenle inşa ediliyorsa, yerin onlarca metre altında dönen o devasa TBM makinesinin ardında Mesa İmalat’ın ürettiği TBM Segment Kalıplarının imzası olması çok muhtemeldir.
Sık Sorulan Sorular (SSS)
TBM segment kalıbı ne işe yarar?
TBM segment kalıbı, yeraltı tünellerinin duvarını oluşturan prekast beton segmentlerin üretildiği hassas çelik kalıptur. Bu kalıplar sayesinde beton segmentler milimetrik toleranslarla üretilir ve TBM makinesi ilerledikçe tünelin iç kaplamasını oluşturmak üzere birbirine kenetlenir.
Ring nedir ve kaç segmentten oluşur?

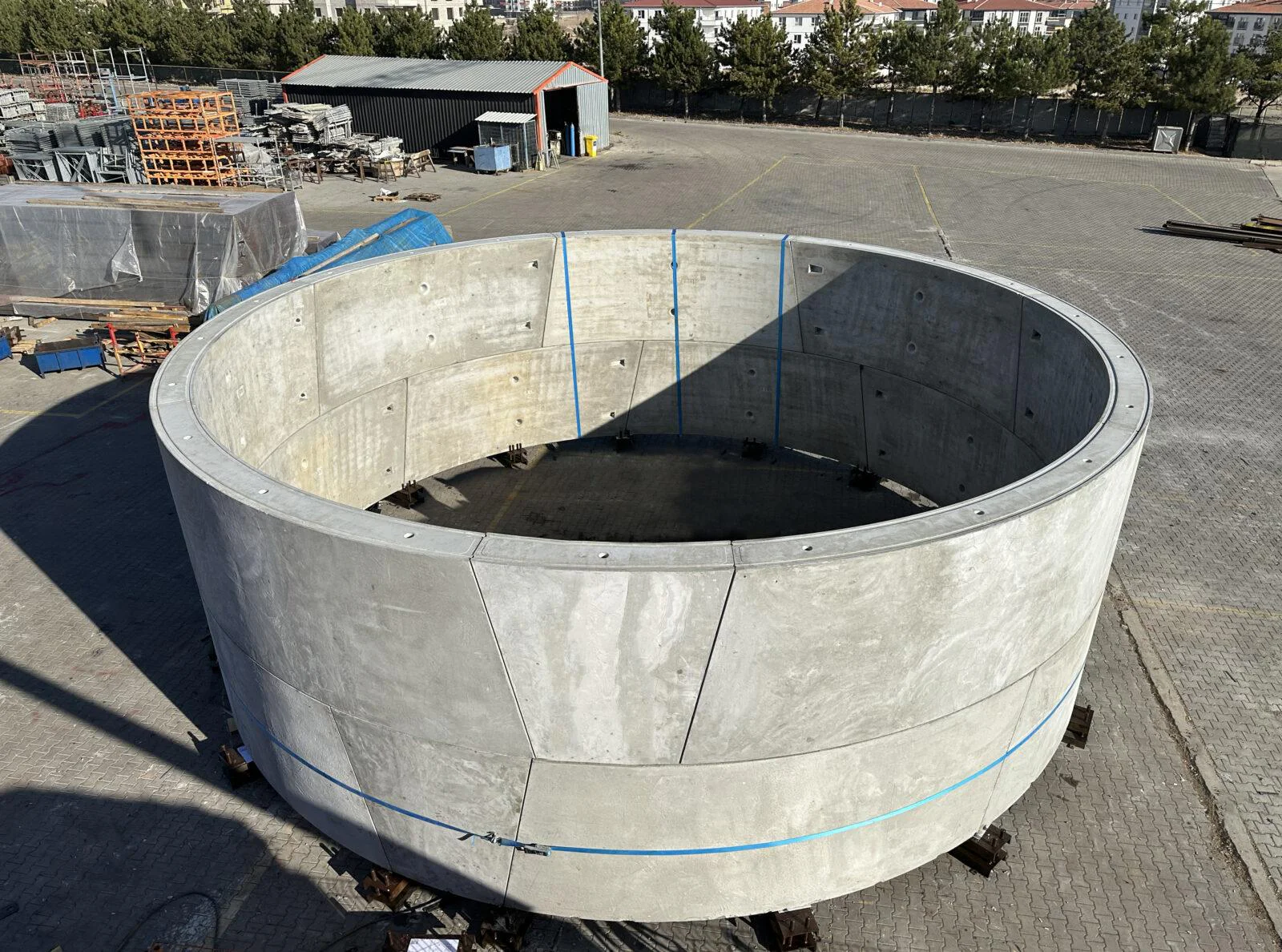

Tünel duvarını oluşturan beton segmentlerin yan yana dizilerek oluşturduğu tam çembere “ring” adı verilir. Her segment, kullanılan TBM segment kalıbının hassasiyetiyle üretilir. Bir ring; standart segmentler ve çemberi kilitleyip sabitleyen “kilit taşı” (keystone) segmentinden meydana gelir. Ring sayısı ve çapı projeye göre değişir.
Mesa İmalat kaç ülkede proje teslim etmiştir?
Mesa İmalat, ürettiği TBM segment kalıbı sistemlerini bugüne kadar 6 kıtada 70 farklı ülkede uygulanan 3.000’in üzerinde projede kullanmıştır. Amerika’dan Asya’ya, Avrupa’dan Afrika’ya uzanan bu global referans listesi, Mesa İmalat’ı dünyada en güvenilir tünel segment kalıbı üreticilerinden biri yapmaktadır.
TBM segment kalıpları hangi projelerde kullanılır?
TBM segment kalıpları başta metro tünelleri, HES (hidroelektrik santral) su iletim tünelleri, kentsel altyapı (atık su ve temiz su) tünelleri ile sulama havzası projelerinde kullanılmaktadır. Tünel çapı ve derinliğine göre her proje için özel tasarım yapılmaktadır.
